Montážní návod Envi Space
Systém třídění odpadu Envi Space se snadno instaluje. Součástí balení je montážní návod a papírová šablona pro umístění šroubů.
Potřebné nářadí
- Ruční šroubovák
- Svinovací metr nebo pravítko
- Nejlépe šídlo nebo nějaký nástroj s ostrým hrotem, abyste si mohli označit místa pro šrouby.

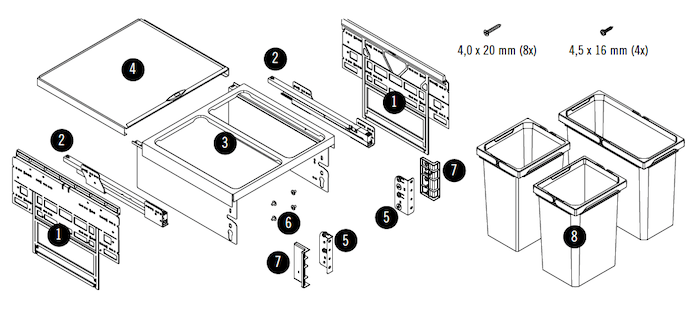

Co je součástí balení
- Boční držáky
- Vodicí lišty, které umožňují vysunutí celé odpadkové nádoby
- Rám, který drží koše na místě
- Horní kryt
- Držáky, které spojují dvířka skříňky s rámem koše
- Montážní šrouby
- Kryty pro držáky
- Kbelíky (počet a velikost závisí na objednaném modelu)

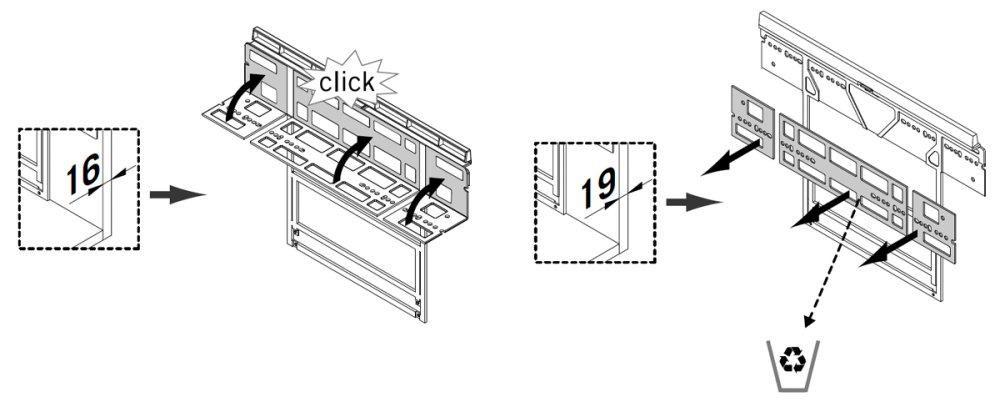

Krok 1 – Zkontrolujte tloušťku skříňky
Standardní tloušťka bočnice skříňky je 16 mm nebo 19 mm.
- Změřte tloušťku boční stěny skříňky
- Pro 16 mm: Ohněte nastavovací jazýček nahoru, dokud nezacvakne
- Pro 19 mm: Odstraňte sklopnou část úplně

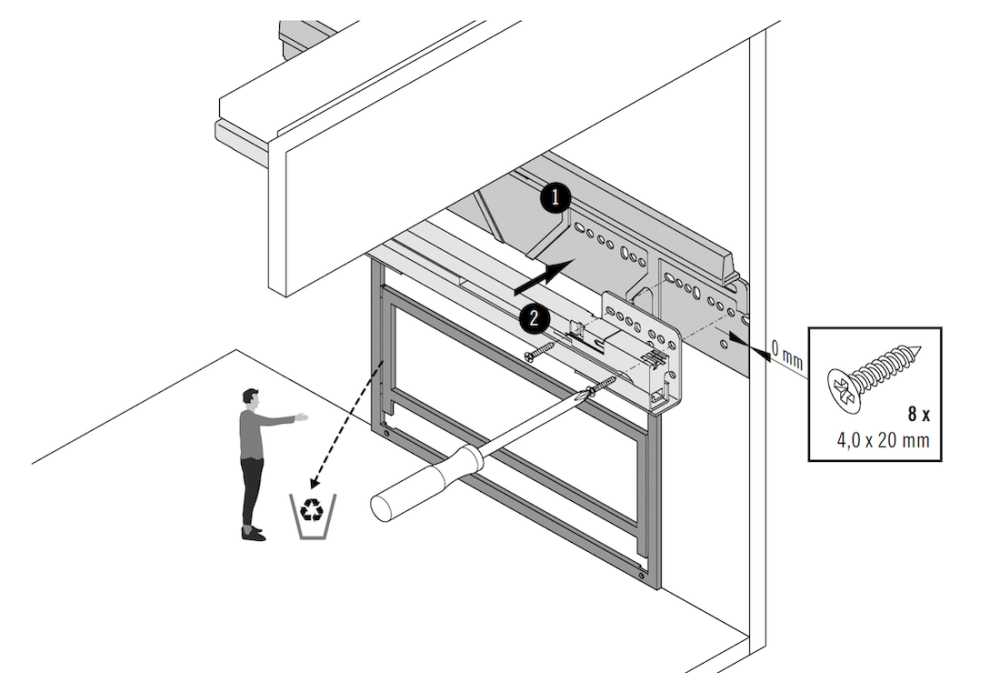

Krok 2 – Namontujte boční držáky, kolejnice a horní kryt
- Umístěte boční držáky na vnitřní okraje skříňky
- Upevněte boční držáky a kolejnice pomocí přiložených šroubů
- Nasuňte rám do kolejnic
- Umístěte horní kryt na boční držáky

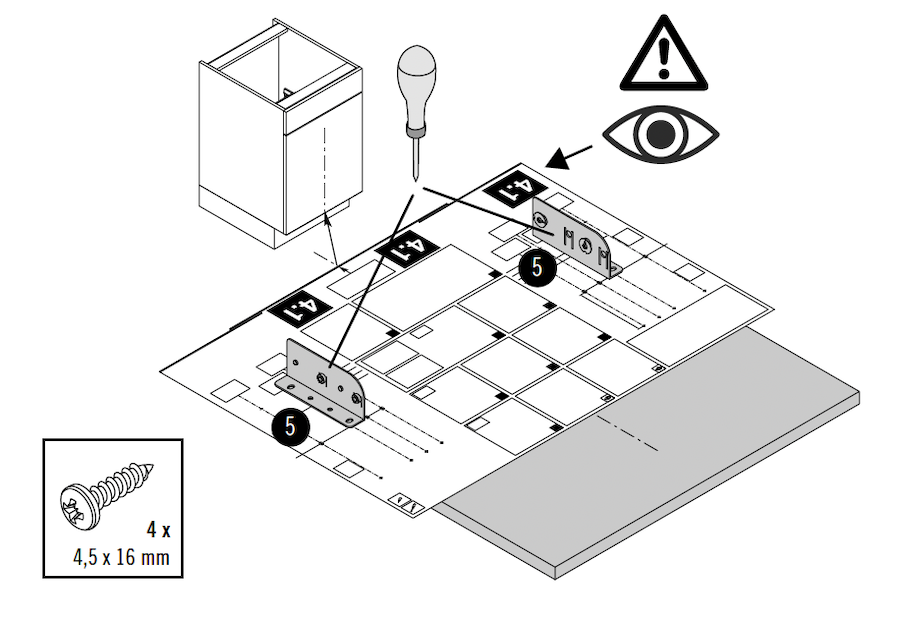

Krok 3 – Namontujte držáky dveří na dveře skříňky
- Rozložte papírovou šablonu, která je součástí balení
- Upravte šablonu pro tloušťku skříňky 16 mm nebo 19 mm (v případě potřeby ji ořízněte)
- Umístěte šablonu na spodní část vnitřní strany dvířek skříňky
- Označte polohy šroubů
- Odstraňte šablonu
- Umístěte držáky na označené body
- Upevněte držáky šrouby

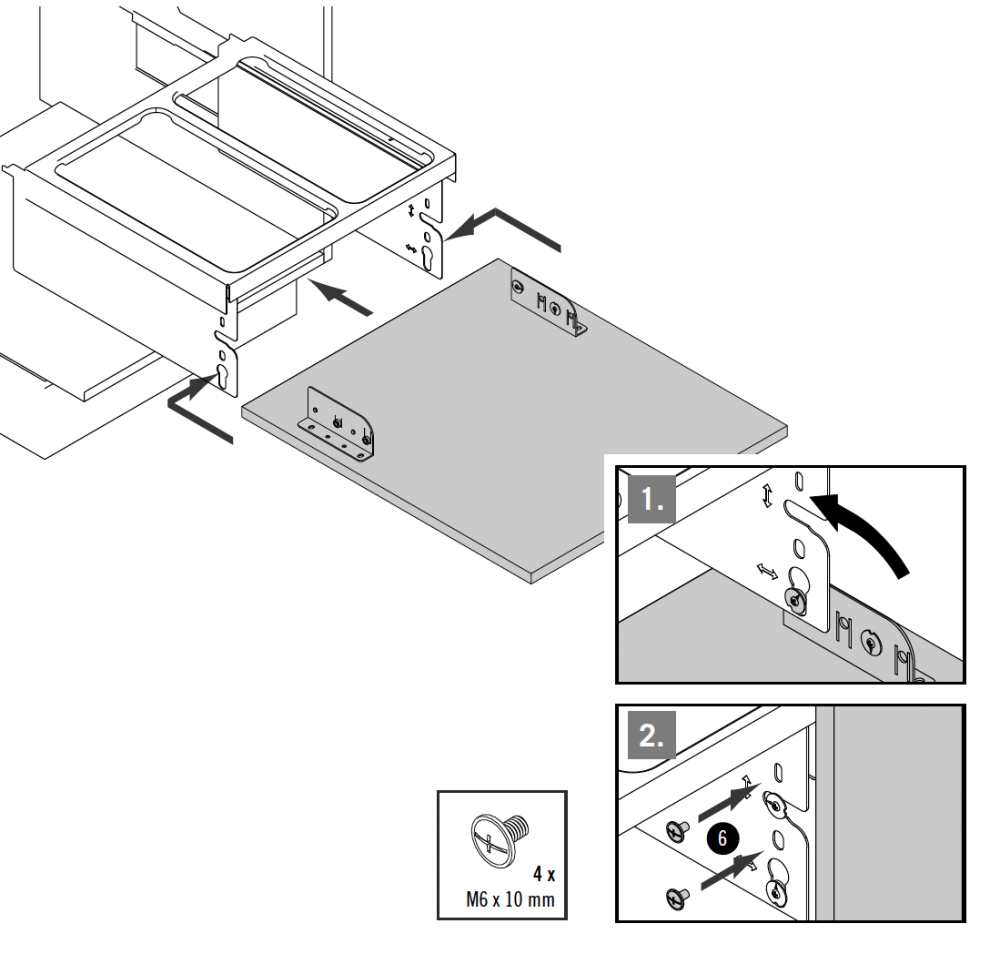

Krok 4 – Připevněte dvířka skříňky k rámu
- Spojte držáky s rámem
- Zavřete dvířka skříňky
- Dveře zajistěte utažením šroubů M6

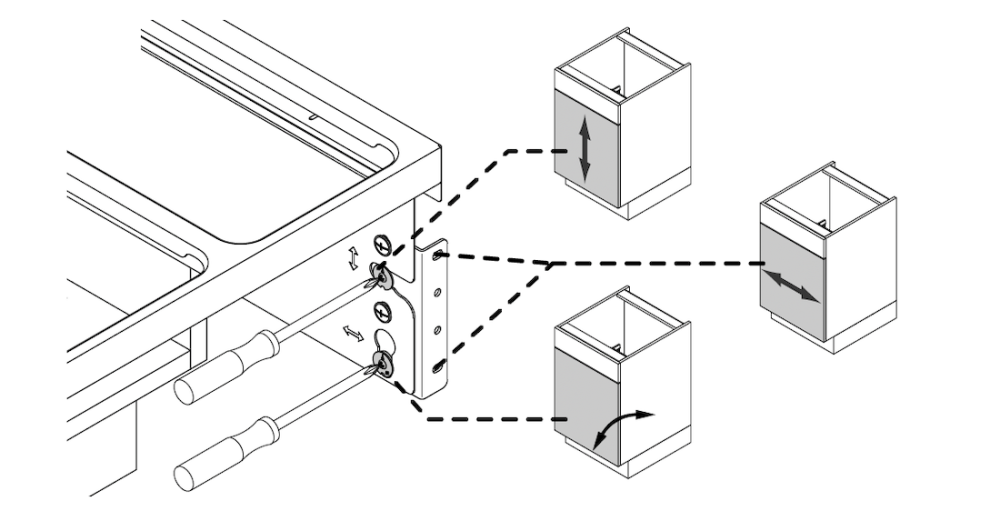

Krok 5 – Seřízení dvířek skříňky
Pomocí seřizovacích šroubů vyrovnejte dvířka se skříňkou

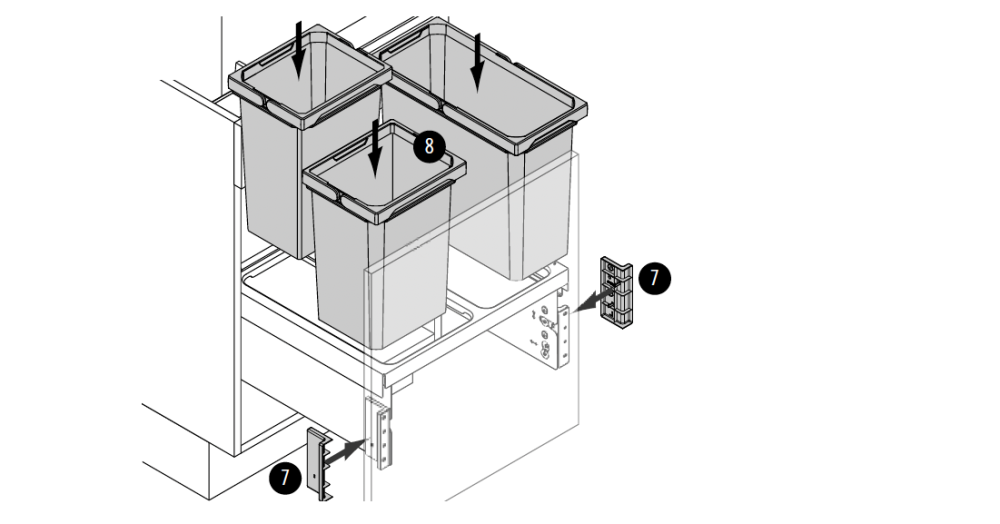

Krok 5 – Vložte koše a kryty
- Umístěte koše do rámu
- Připevněte kryty držáků
